Brookfield DV-Next 점도계(콘/플레이트 스핀들) 설치 및 사용법 교육



안녕하세요, MBI KOREA(엠비아이코리아) 입니다.



이번에는 Brookfield(브룩필드) DV-Next 점도계 납품 및 현장 교육 건을 다녀왔습니다.



화장품, 제약, 식품 연구소에서 제형의 점도를 관리하시는 분들이라면 브룩필드 점도계를 한 번쯤은 들어보셨을 텐데요,

오늘은 실제 설치 현장에서 어떤 절차로 셋업이 이루어지는지,

어떤 부분을 챙겨야 정확한 데이터를 얻을 수 있는지 실무자 관점에서 정리해드리겠습니다.



브룩필드 점도계란 무엇인가



브룩필드 점도계는 회전형(로터리) 방식으로 시료의 점도를 측정하는 장비입니다.

스핀들(회전축에 부착되는 측정 요소)을 시료에 담근 뒤 일정한 속도로 회전시키면서,

시료가 스핀들 회전을 방해하는 저항(토크)을 측정해 점도값으로 환산하는 원리입니다.



브룩필드 점도계는 스핀들 형태에 따라 크게 두 가지 측정 방식으로 나뉩니다.



디스크/실린더 스핀들 방식: 일반적인 액체, 크림, 로션류의 점도 측정에 널리 사용

콘/플레이트(Cone/Plate) 스핀들 방식: 소량의 시료로도 정밀한 전단속도(shear rate) 제어가 가능해,

화장품 제형이나 페인트, 잉크처럼 전단 속도에 따라 점도가 달라지는 비뉴턴 유체 분석에 적합





이번에 설치한 장비는 콘/플레이트 스핀들 구성이 포함되어 있어,

미량 시료로도 정밀한 전단속도 조건에서 점도 프로파일을 얻을 수 있는 세팅이었습니다.



브룩필드 점도계는 아래와 같은 분야에서 폭넓게 사용됩니다.



화장품 연구소: 크림, 로션, 겔 제형의 점도 및 유변학적 특성 관리

제약 분야: 시럽, 연고, 현탁액의 품질관리 및 안정성 시험

식품 산업: 소스, 잼, 유제품의 점도 표준화

도료/잉크: 코팅액의 도포성 및 흐름 특성 평가



이번 납품 제품 구성



이번에 납품한 시스템은 Brookfield AMETEK사의 DV-Next 시리즈 점도계로, 아래와 같이 구성되어 있었습니다.

본체 (DV-Next)

대형 터치스크린이 탑재된 디지털 점도계로, 화면에서 직접 시험 조건 설정과 실시간 점도값·토크값 확인이 가능한 구조입니다.



콘/플레이트 스핀들 세트

시료 컵과 콘 형태의 스핀들이 한 세트로 구성되어 있어, 소량의 시료(수 mL 수준)로도 정확한 전단속도 조건에서 측정이 가능합니다.



테이블 스탠드

본체를 안정적으로 고정하고 수평을 맞출 수 있는 전용 거치대로, 측정 시 진동이나 흔들림에 의한 오차를 최소화합니다.



케이스 후면에는 MBI KOREA 라벨이 부착되어 있어, 이후 A/S나 캘리브레이션 문의 시에도 바로 연락처를 확인하실 수 있도록 안내드렸습니다.



현장 설치 과정

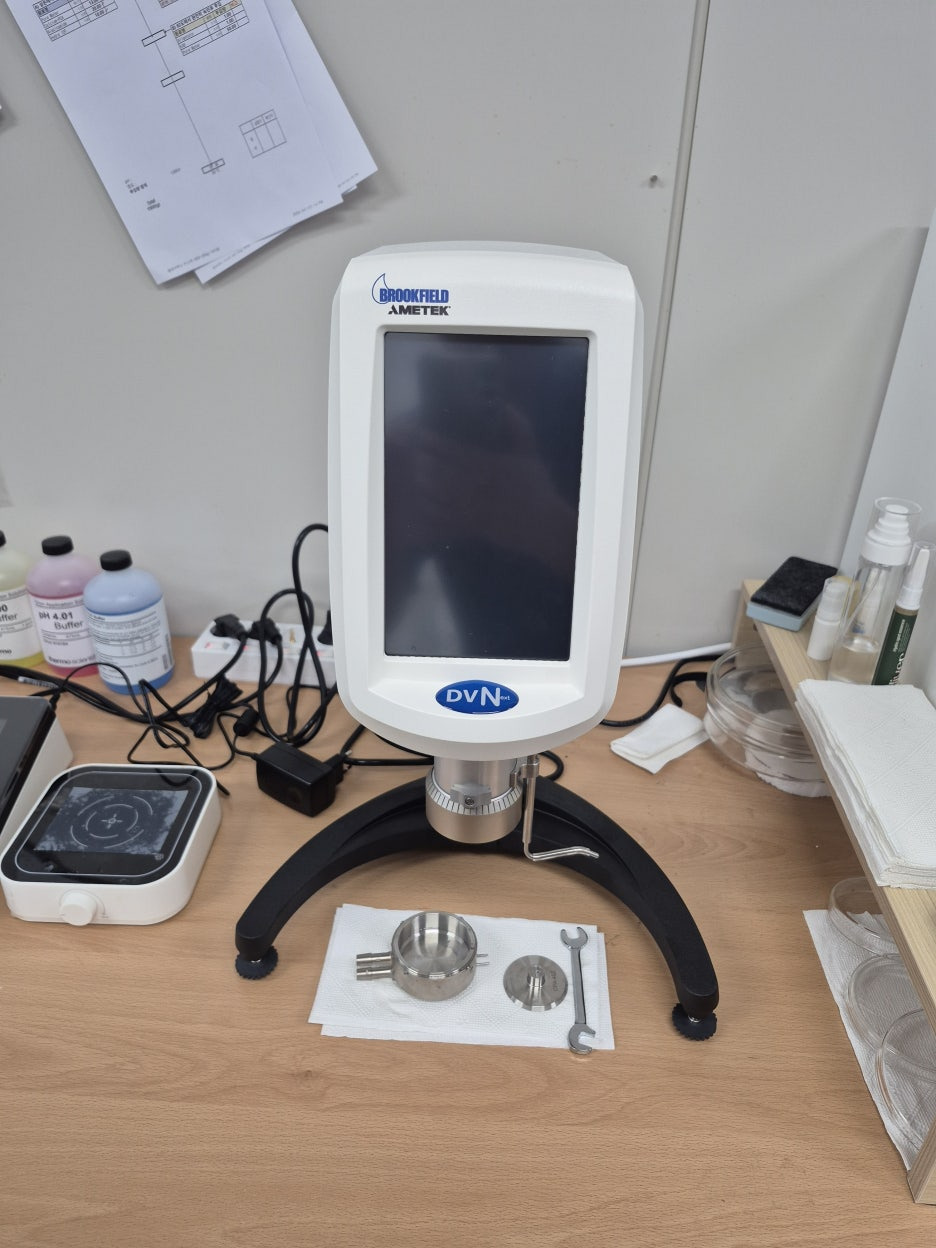

Brookfield DV-Next 점도계(콘/플레이트 스핀들)

현장 도착 후 가장 먼저 진행한 작업은 개봉 및 구성품 확인, 그리고 설치 위치의 수평 상태 점검이었습니다.

점도계는 스핀들의 수직 정렬과 본체의 수평 상태가 측정 정확도에 직접적인 영향을 주기 때문에 이 부분을 가장 먼저 확인했습니다.



본체 거치 및 수평 조정

전용 스탠드에 본체를 고정하고, 수평계를 이용해 좌우 수평 상태를 맞췄습니다.



콘/플레이트 스핀들 장착

전용 스패너로 스핀들을 본체 회전축에 체결하고, 시료 컵과 콘 사이 간극(gap)이 규격에 맞게 세팅되어 있는지 확인했습니다.

이 간극이 어긋나면 전단속도 계산 자체가 틀어지기 때문에 콘/플레이트 방식에서는 특히 민감하게 다루는 부분입니다.



영점 및 캘리브레이션 확인

무하중 상태에서 영점을 잡고, 표준 점도 표준액을 이용해 측정값의 신뢰성을 교차 확인했습니다.



온도 조건 세팅

점도는 온도에 매우 민감한 물성이기 때문에, 고객사에서 관리 중인 기준 온도에 맞춰 항온 조건을 설정하고 실제 시료로 테스트를 진행했습니다.



실제 시료 테스트

고객사에서 사용 예정인 제형 시료를 소량 채취해 실제 측정을 진행하고, 반복 측정값의 재현성을 함께 확인했습니다.



사용법 교육 진행 내용



설치 완료 후에는 연구원분들을 대상으로 실습 위주의 사용법 교육을 진행했습니다.



스핀들 선택 및 장착 요령: 시료 특성과 예상 점도 범위에 따른 스핀들 선정 기준

시료 로딩 방법: 콘/플레이트 방식에서 기포 없이 시료를 채우는 요령

회전속도(RPM) 및 전단속도 설정: 시료 특성에 맞는 회전속도 선정과, 이에 따른 토크 퍼센트 확인 방법

온도 관리: 항온 조건 세팅 및 온도에 따른 점도 변화 해석 방법

세척 및 유지보수: 스핀들 세척 방법, 부식 방지를 위한 보관 요령, 정기 캘리브레이션 주기 안내



교육 중 특히 강조드린 부분은 콘/플레이트 스핀들 사용 후 즉시 세척하는 습관이었습니다.

시료가 콘과 플레이트 사이 미세한 간극에 굳어버리면 다음 측정 시 간극이 틀어져 데이터 오차로 이어질 수 있기 때문에,

사용 직후 세척과 건조 순서를 반복해서 안내드렸습니다.



설치 후기 및 현장 소감

이번 현장은 기존에 다른 방식의 점도계를 사용하시다가,

소량 시료로 정밀한 전단속도 조건 하에서 측정할 필요성 때문에 콘/플레이트 방식으로 전환하신 케이스였습니다.



터치스크린 UI가 직관적이라 연구원분들이 교육 초반부터 어렵지 않게 따라오셨고,

특히 실시간으로 점도 프로파일을 확인할 수 있다는 점에서 만족도가 높으셨습니다.



MBI KOREA는 Brookfield 점도계 외에도 Mettler Toledo 정밀저울, Sartorius 저울, A&D 저울, Mark-10 토크테스터, Mecmesin 인장압축시험기, JEIOTECH 실험실 장비, BYK 도료 측정기 등 다양한 연구소용 장비를 공급하고 있으며, 납품 후 현장 설치 및 사용법 교육까지 함께 진행해드리고 있습니다.



점도계 도입을 고민 중이시거나, 기존 장비의 캘리브레이션·스핀들 교체·A/S가 필요하신 분들은 언제든 편하게 문의 주시기 바랍니다.

시료 특성에 맞는 최적의 스핀들 및 사양 선정부터 설치, 교육까지 책임지고 도와드리겠습니다.
