로드셀의 정의 및 원리, 그리고 로드셀 제품 추천

목차

​

1. 로드셀의 정의
2. 로드셀의 기본 원리
3. 로드셀의 주요 구성 요소
4. 로드셀의 유형
5. 로드셀의 응용 분야
6. 로드셀 선택 시 고려해야 할 사항
7. 로드셀 제품 추천
8. 결론

---

1. 로드셀의 정의

​

로드셀(load cell)은 물체의 무게 또는 힘을 측정하는 센서 장치로, 다양한 산업 분야에서 필수적으로 사용됩니다. 이는 전기적인 신호로 물리적인 힘, 즉 하중을 변환하는 변환기입니다. 일반적으로 로드셀은 무게, 압력, 힘, 하중 등을 정밀하게 측정하는 데 사용되며, 특히 산업 환경에서 그 중요성이 큽니다. 공장 자동화, 물류, 연구 개발 분야 등에서 하중을 정확히 측정하는 역할을 하여 품질 관리와 생산성을 높이는 데 기여합니다.

로드셀은 물리적 힘을 전기 신호로 변환함으로써, 사용자는 디지털 장비나 컨트롤러에서 이 힘을 읽고 기록할 수 있습니다. 이러한 로드셀의 활용은 다양한 제품의 무게를 측정하는 것뿐만 아니라 힘의 변화와 균형을 감지하고 평가하는 데도 사용됩니다.

​

​

2. 로드셀의 기본 원리

​

로드셀의 기본적인 작동 원리는 외부에서 가해진 힘을 감지하여 이를 전기 신호로 변환하는 것입니다. 가장 널리 사용되는 로드셀은 스트레인 게이지(strain gauge) 기반입니다. 로드셀에 힘이 가해지면, 그 구조가 미세하게 변형되는데, 이러한 변형은 스트레인 게이지에 부착된 저항의 변화로 이어집니다. 이 저항 변화는 로드셀 내부에서 전압 변화로 변환되며, 이는 다시 사용자가 읽을 수 있는 디지털 신호로 변환됩니다.

로드셀의 작동 과정을 정리하면 다음과 같습니다:

​

1. 하중이 로드셀에 가해짐
2. 로드셀 내부의 스트레인 게이지가 변형됨
3. 스트레인 게이지의 저항값 변화 발생
4. 저항 변화가 전기 신호로 변환됨
5. 전기 신호를 측정 장치가 해석하여 무게 또는 힘으로 변환

​

이러한 원리를 통해 로드셀은 매우 정확한 하중 측정이 가능하며, 다양한 환경에서 신뢰성 있게 작동할 수 있습니다.

​

​

3. 로드셀의 주요 구성 요소

​

로드셀은 다음과 같은 주요 구성 요소로 이루어져 있습니다.

• 스트레인 게이지(Strain Gauge): 로드셀의 가장 중요한 구성 요소로, 힘에 의해 변형된 구조의 저항 변화를 감지하는 역할을 합니다. 이 저항 변화는 하중을 측정하는 기본 원리입니다.
• 본체(Load Cell Body): 로드셀의 힘을 전달받고 변형을 감지하는 부분입니다. 이 본체는 보통 스틸, 알루미늄 등 강한 금속 재질로 제작됩니다.
• 배선 및 전자 회로: 스트레인 게이지에서 발생하는 저항 변화를 전기 신호로 변환하고 이를 외부로 전달하는 역할을 합니다. 신호 증폭기나 필터도 이 회로에 포함될 수 있습니다.

​

4. 로드셀의 유형

​

로드셀은 그 설계와 목적에 따라 다양한 유형으로 나뉩니다. 주요 로드셀 유형은 다음과 같습니다.

​

• 싱글 포인트 로드셀(Single Point Load Cell): 주로 전자 저울에 사용되며, 비교적 작은 범위의 무게 측정에 적합합니다. 측정 범위는 수백 그램부터 수백 킬로그램까지 다양합니다.

AND LC4101

• 컴프레션 로드셀(Compression Load Cell): 물체가 로드셀 위에 놓이거나 눌리는 방식으로 하중을 측정합니다. 고정밀도 산업용 저울이나 대형 무게 측정 장비에서 주로 사용됩니다.

​

• 텐션 로드셀(Tension Load Cell): 장력을 측정하는 데 사용되며, 와이어나 케이블, 로프 등의 장력 측정에 자주 쓰입니다.

​

• 시어 빔 로드셀(Shear Beam Load Cell): 산업용 저울이나 충격 하중을 받는 장비에 사용되며, 높은 신뢰성과 강도를 제공합니다.

AND LC4221

5. 로드셀의 응용 분야​

​

로드셀은 다양한 산업 및 분야에서 사용되며, 주요 응용 분야는 다음과 같습니다.

• 산업용 저울: 로드셀은 정확한 무게 측정을 위해 필수적이며, 대부분의 산업용 저울에서 사용됩니다.
• 테스트 및 측정 장비: 제품의 내구성이나 하중을 테스트하는 과정에서도 로드셀이 사용됩니다. 예를 들어, 차량 부품의 하중 테스트, 건축 자재의 강도 측정 등이 있습니다.
• 자동화 시스템: 생산 라인에서 제품의 무게를 자동으로 측정하고 분류하는 과정에서도 로드셀이 사용됩니다.
• 물류 및 운송: 트럭이나 컨테이너의 적재량을 측정하여 과적을 방지하고 효율적인 물류 관리를 돕습니다.

​

6. 로드셀 선택 시 고려해야 할 사항

​

로드셀을 선택할 때는 다음과 같은 사항을 고려해야 합니다.

1. 측정 범위: 로드셀이 측정할 수 있는 최소 및 최대 하중을 고려해야 합니다.
2. 정밀도: 산업 환경에서 요구되는 정밀도 수준을 만족하는지 확인해야 합니다. 특히, 소수점 단위의 정확한 측정이 필요한 경우 고정밀 로드셀을 선택해야 합니다.
3. 환경 조건: 사용 환경의 온도, 습도, 먼지 및 기타 요소에 따라 로드셀의 내구성과 정확도에 영향을 미칠 수 있습니다. 방수 또는 방진이 필요한 환경에서는 이에 적합한 로드셀을 선택해야 합니다.
4. 응답 속도: 로드셀의 데이터 업데이트 주기나 응답 속도는 특정 응용 분야에서 매우 중요할 수 있습니다. 빠른 응답 속도가 필요한 환경에서는 해당 속도를 지원하는 로드셀을 선택해야 합니다.

​

7. 로드셀 제품 추천

​

1. CAS BCL-500 로드셀
2. CAS는 다양한 무게 측정 솔루션을 제공하는 브랜드로, BCL-500 모델은 다목적 싱글 포인트 로드셀입니다. 이 로드셀은 전자 저울, 탁상형 저울 등에 사용하기 적합하며, 높은 정밀도와 안정적인 측정 성능을 제공합니다.
3. 특징:

• 측정 범위: 50kg ~ 500kg
• 보호 등급: IP66
• 소형 디자인으로 다양한 설치 환경에 적합
• 뛰어난 정밀도와 신뢰성

​

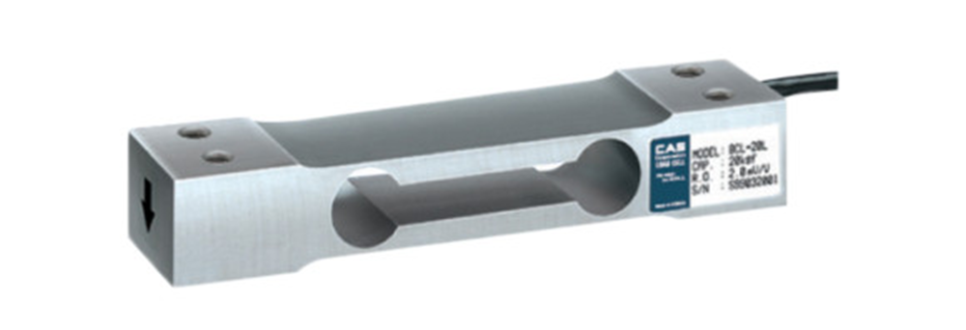

CAS BCL

​

1. BONGSHIN CDBH 시어 빔 로드셀
2. BONGSHIN은 한국에서 잘 알려진 로드셀 제조업체로, CDBH 모델은 시어 빔 타입으로 다양한 산업용 저울 및 하중 측정 장비에 사용됩니다. 특히 높은 내구성과 강한 구조 덕분에 혹독한 산업 환경에서도 안정적인 측정을 보장합니다.
3. 특징:

• 측정 범위: 5,000kg ~ 15,000kg
• 보호 등급: IP67
• 스테인리스 스틸 재질로 내구성 강화
• 온도 변화에 따른 영향 최소화

​

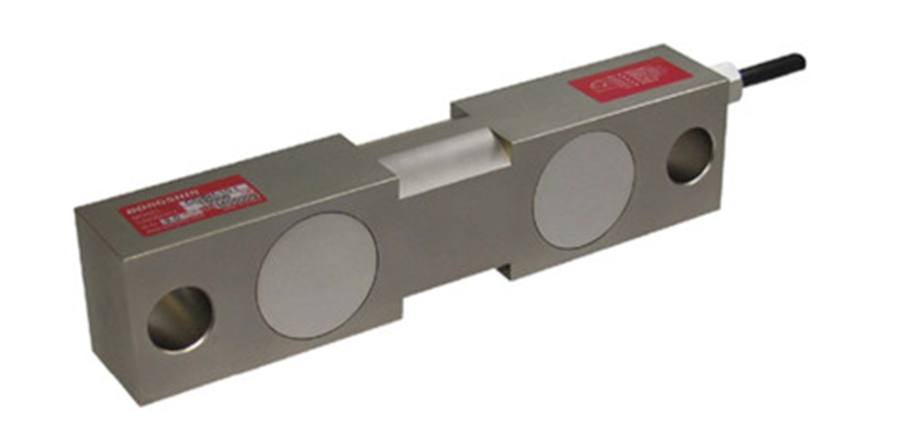

BONGSHIN CDBH

​

1. AND LCM-200 컴프레션 로드셀
2. AND는 정밀 계측 장비로 유명한 브랜드로, LCM-200 모델은 중대형 하중 측정에 적합한 컴프레션 타입 로드셀입니다. 이 제품은 고하중 측정을 위해 설계되어 산업용 저울, 교량 하중 측정 등에서 자주 사용됩니다.
3. 특징:

• 측정 범위: 500kg ~ 10,000kg
• 보호 등급: IP68
• 내구성이 강한 고급 알루미늄 사용
• 정확한 측정 성능을 위한 고정밀 설계

​

AND LCM

​

1. CURIOTEC SBLC Series
2. CURIOTEC의 SBLC Series는 장력을 측정하기 위한 텐션 타입 로드셀로, 와이어 로프나 케이블의 장력을 정확히 측정하는 데 사용됩니다. 이 제품은 가벼우면서도 내구성이 뛰어나 건설, 물류, 항만 등의 현장에서 장력 측정용으로 널리 사용됩니다.
3. 특징:

• 측정 범위: 500kg ~ 5tf
• 보호 등급: IP65
• 경량 구조로 휴대성 우수
• 빠르고 안정적인 응답 속도 제공

​

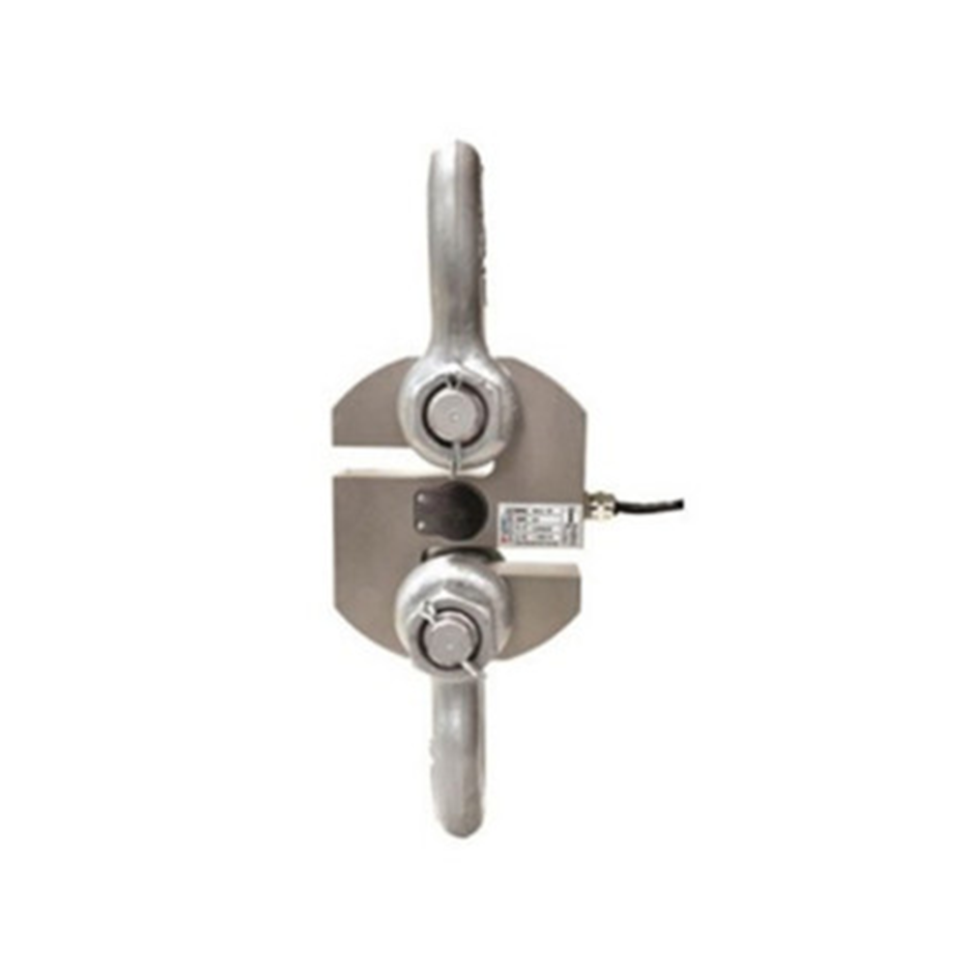

CURIOTEC SBLC Series

​

8. 결론

로드셀은 산업 환경에서 무게, 하중, 압력을 측정하는 중요한 장비로, 다양한 응용 분야에서 그 필요성이 점점 커지고 있습니다. 로드셀의 기본 원리와 주요 유형에 대해 이해하고, 제품 선택 시 필요한 요소들을 신중히 고려함으로써, 최적의 로드셀을 선택할 수 있습니다.

추천한 제품들은 각기 다른 용도와 환경에 맞춰 설계된 제품들로, 특정 응용 분야에 따라 최적의 성능을 발휘합니다. 특히 정밀도, 내구성, 환경 적응성 등을 고려하여 올바른 로드셀을 선택하는 것이 중요합니다.

​

​
